Termografia elétrica e manutenção preditiva
Laudo Termográfico de Instalações Elétricas
Identificação preventiva de aquecimentos anormais em painéis, barramentos, conexões, motores, transformadores e sistemas elétricos por meio de inspeção termográfica.
O que é uma inspeção termográfica?
A termografia é uma técnica de manutenção preditiva que utiliza imagens infravermelhas para identificar variações de temperatura em componentes elétricos e mecânicos.
Em instalações elétricas, a inspeção termográfica permite detectar pontos quentes, conexões frouxas, sobrecargas, desequilíbrios, aquecimento em barramentos e falhas potenciais antes que provoquem paradas, danos a equipamentos ou riscos de incêndio.
Escopo técnico
O que avaliamos
Cabines e subestações
Cubículos, seccionadoras, transformadores, conexões de média tensão e pontos sujeitos a aquecimento anormal.
Motores e acionamentos
Motores elétricos, inversores de frequência, soft starters, contatores, cabos e sistemas de comando.
Sistemas de energia
QGBT, transformadores, banco de capacitores, UPS, alimentadores, quadros de distribuição e centros de carga.
Máquinas industriais
Injetoras, extrusoras, sopradoras, robôs, periféricos e equipamentos com sistemas elétricos críticos.
SPDA e aterramento
Conexões, emendas, pontos críticos e componentes que podem apresentar aquecimento por falhas de contato ou condução inadequada.
Manutenção preditiva
Por que realizar termografia elétrica?
A termografia permite identificar falhas em estágio inicial, muitas vezes invisíveis em inspeções convencionais. Isso possibilita agir antes da falha, reduzindo paradas inesperadas e aumentando a segurança da instalação.
- ✓ Identificação de pontos quentes
- ✓ Redução de paradas inesperadas
- ✓ Apoio à manutenção preventiva
- ✓ Redução de riscos de incêndio
- ✓ Maior confiabilidade operacional
- ✓ Priorização de ações corretivas
Falha elétrica avisa antes de parar
Aquecimento anormal em uma conexão, barramento ou proteção geralmente é um sintoma de mau contato, sobrecarga, desequilíbrio ou deterioração. A termografia ajuda a enxergar esse alerta antes da falha crítica.
Equipamento utilizado

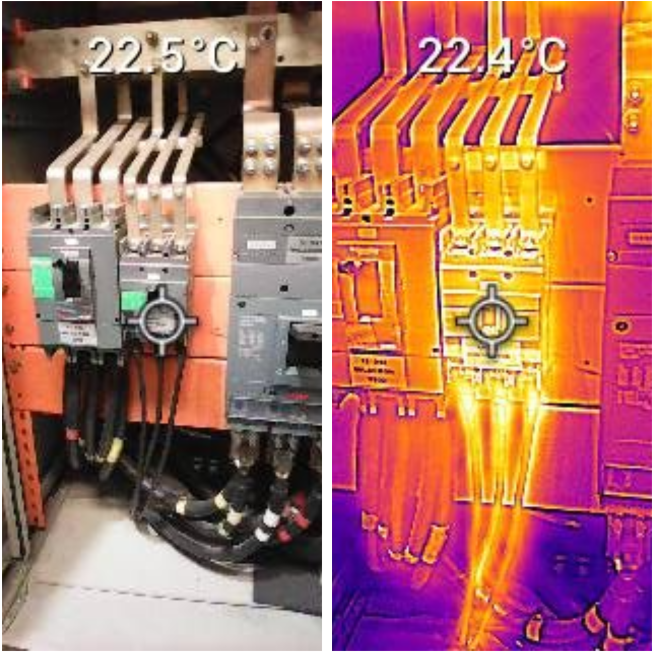

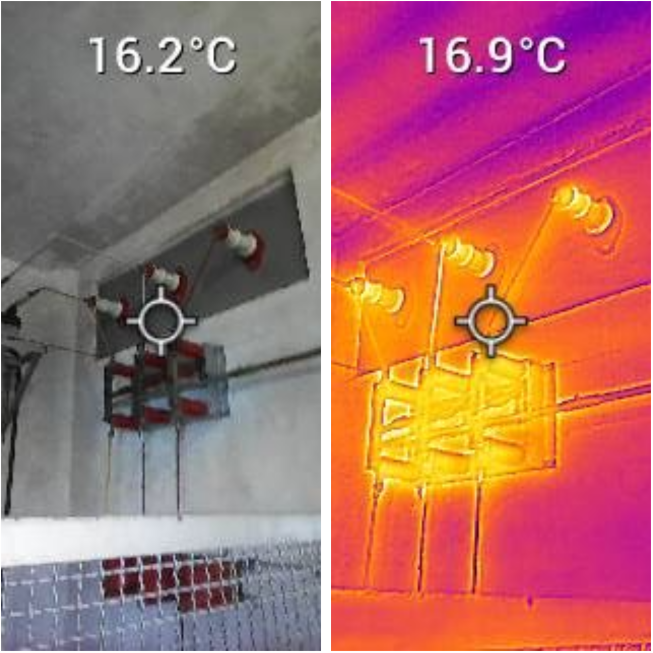

Inspeção com câmera termográfica FLIR TG165-X
As inspeções são realizadas com câmera termográfica FLIR TG165-X, equipamento desenvolvido para aplicações industriais, manutenção elétrica e identificação de anomalias térmicas.
As imagens térmicas permitem visualizar diferenças de temperatura que podem indicar falhas potenciais, mau contato, sobrecarga, aquecimento excessivo ou necessidade de intervenção técnica.
O que entregamos
- ✓ Relatório técnico
- ✓ Registro fotográfico térmico
- ✓ Imagens termográficas
- ✓ Identificação de pontos críticos
- ✓ Classificação de severidade
- ✓ Recomendações de manutenção
- ✓ Plano de ação corretiva
- ✓ ART quando aplicável
Aplicações industriais
A termografia pode ser aplicada em instalações elétricas industriais, comerciais e sistemas críticos onde a confiabilidade é essencial.
Indústrias
Painéis, CCMs, máquinas, linhas produtivas, motores, transformadores e utilidades.
Subestações e cabines
Cubículos, conexões, seccionadoras, transformadores e sistemas de média tensão.
Máquinas e equipamentos
Injetoras, extrusoras, robôs, inversores, motores e equipamentos de processo.
Perguntas frequentes
A termografia exige desligamento da instalação?
Na maioria dos casos, não. A inspeção termográfica normalmente é realizada com a instalação energizada e em operação, pois o objetivo é observar o comportamento térmico real dos componentes sob carga.
A termografia substitui a manutenção preventiva?
Não. A termografia é uma ferramenta complementar da manutenção preventiva e preditiva, ajudando a identificar onde a intervenção deve ser priorizada.
O laudo termográfico ajuda na NR10?
Sim. A inspeção termográfica auxilia na gestão de riscos elétricos, identificação de anomalias, prevenção de falhas e melhoria das condições de segurança da instalação.
Descubra problemas antes que eles parem sua operação
Solicite uma inspeção termográfica e identifique pontos críticos com base em dados térmicos.
